T1級浪涌保護器（SPD）與T1級SPD后備保護器SCB之間存在緊密的配套使用關系，它們共同構成了電氣系統中的防雷保護體系。以下是關于兩者對應關系及參數的詳細解析：

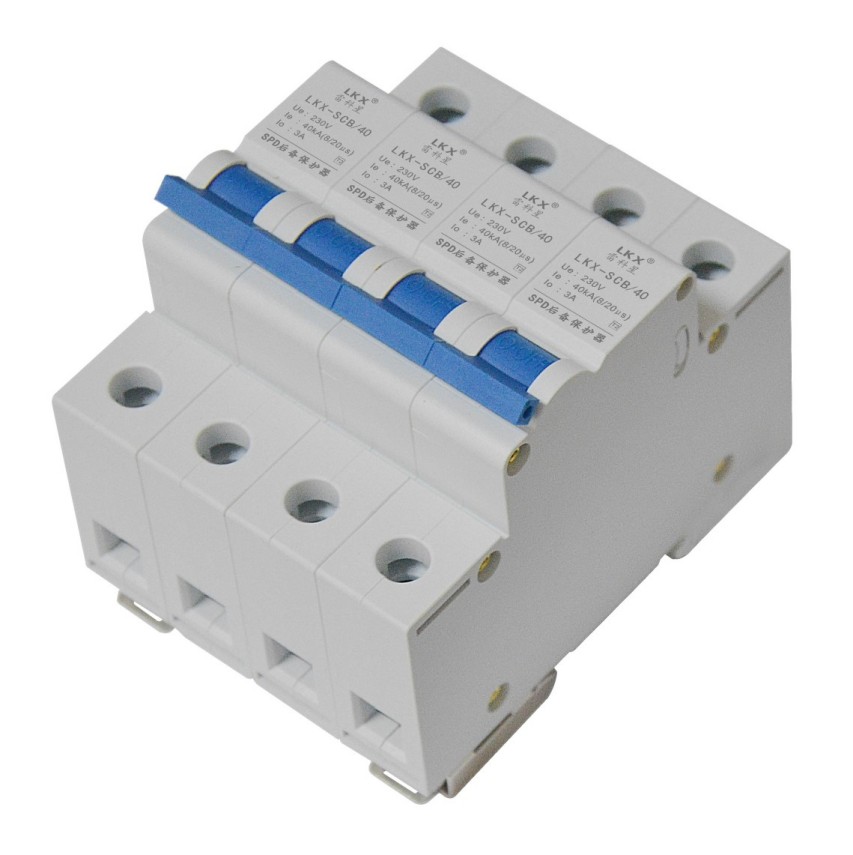

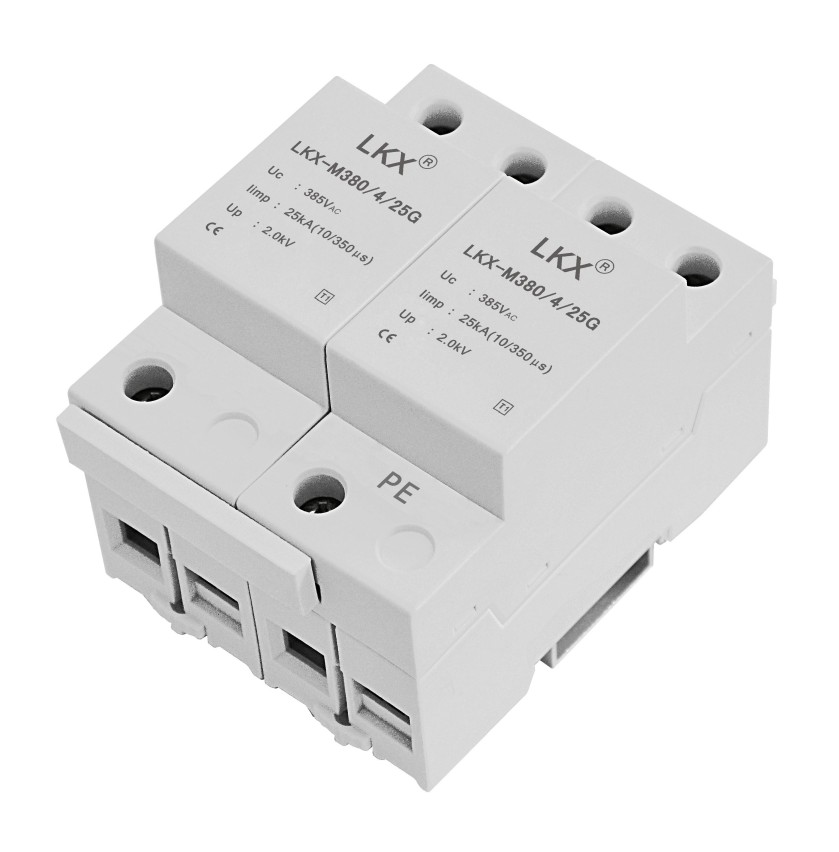

 T1級spd后備保護器SCB                                                    T1級浪涌保護器

一、對應關系

1. 功能配合：

• T1級浪涌保護器（SPD）主要用于承受和泄放雷電沖擊電流，保護電氣設備和線路免受雷擊損害。

• T1級SPD后備保護器SCB則串聯在SPD前端，作為過電流保護裝置，用于在SPD發生故障或短路時迅速切斷電路，防止SPD起火或引發更大的電氣事故。

2. 選型匹配：

• 在選型時，SCB的額定電壓、額定電流、短路電流分?jǐn)嗄芰Φ葏?shù)應與SPD的參數相匹配，以確保兩者能夠協調配合，共同發揮防雷保護作用。

• 同時，SCB的極數（單極、雙極或三極）也應與SPD的極數相匹配，以確保電氣連接的正確性。

二、參數解析

1. T1級浪涌保護器（SPD）的主要參數：

• 沖擊放電電流（Iimp）：測試波形為10/350μs，測試值通常為12.5kA、15kA、25kA、50kA等，表示SPD能夠承受的雷電沖擊電流大小。

• 其他參數：如標稱放電電流（In）、最大放電電流（Imax）等，這些參數也反映了SPD的防雷性能，但在此主要關注Iimp參數以體現T1級SPD的特點。

2. T1級SPD后備保護器SCB的主要參數：

• 額定電壓（Ue）：SCB允許的最大持續工作電壓，應與SPD的額定電壓相匹配。

• 額定電流（In）：SCB允許的最大持續電流，應大于SPD的額定電流。

• 短路電流分?jǐn)嗄芰Γ↖sc或Imax）：SCB在規定條件下能分?jǐn)嗟淖畲蠖搪冯娏?，?yīng)大于SPD所要承受的最大雷電流。這一參數對于保護SPD免受短路電流損害至關重要。

• 工頻電流脫扣值：反映了SCB的工頻保護能力，即在一定電流值下，SCB能夠動作以切斷電路。

• 保護等級（IP）：SCB的防塵防水等級，應滿足安裝環境的要求。

• 極數：SCB的單極數、雙極數或三極數，應與SPD的極數相匹配。

• 分?jǐn)啻螖?shù)：SCB能夠分?jǐn)嚯娐返拇螖?shù)，反映了其使用壽命和可靠性。

綜上所述，T1級浪涌保護器（SPD）與T1級SPD后備保護器SCB在電氣系統中具有緊密的配套使用關系。通過合理選型和參數匹配，可以確保兩者共同發揮防雷保護作用，提高電氣系統的安全性和可靠性。
